In der Elektronikfertigungsindustrie, PrüfungLeiterplattenbestückungen(PCBAs) ist ein entscheidender Schritt, um die Produktzuverlässigkeit, die Funktionsstabilität und die Einhaltung von Qualitätsstandards sicherzustellen. Unter den verschiedenen elektrischen TestlösungenIn-Circuit-Test (ICT)undFlying-Probe-Test (FPT)sind die zwei am weitesten verbreiteten Methoden. Obwohl beide dazu entwickelt wurden, gängige Fertigungsfehler wie Unterbrechungen, Kurzschlüsse, falsche Bauteilwerte, vertauschte Polarität sowie abnormale Widerstands- oder Kapazitätswerte zu erkennen, unterscheiden sie sich erheblich in ihren Funktionsprinzipien, Kostenstrukturen, Anwendungsszenarien und ihrer Flexibilität. Das Verständnis dieser Unterschiede kann Ihnen helfen, die optimale Teststrategie auszuwählen, die zu Ihrem Produktionsvolumen, Ihrem Projektbudget, Ihrem Entwicklungszyklus und der Komplexität Ihres PCB-Designs passt.
Was ist In-Circuit-Test (ICT)?
In-Circuit Testing (ICT) ist ein elektrisches Testverfahren mit festem Prüfadapter, das einen kundenspezifisch entwickeltenNadelfeld-Prüfvorrichtunggleichzeitig Kontakt mit vordefinierten Testpunkten auf einer PCBA herzustellen. Die Vorrichtung enthält präzise federbelastete Prüfspitzen, die den Schaltungsknoten der Zielplatine entsprechen. Sobald die Vorrichtung installiert ist, kann das ICT-System schnell elektrische Signale anlegen, Bauteilparameter einzeln messen und die Integrität jeder Lötstelle und jedes diskreten Bauteils überprüfen.
ICT ist nicht nur zu grundlegenden elektrischen Tests fähig, sondern auch zu teilweiser Verifikation digitaler Logikfunktionen, Überprüfung der FPGA-Konfiguration auf der Leiterplatte sowie Validierung von LED-Farbe und -Helligkeit. Durch seinen parallelen Kontaktmechanismus führt ICT einen vollständigen Leiterplattentest in sehr kurzer Zeit durch – in der Regel etwa 30–60 Sekunden pro Einheit – und ist damit äußerst effizient fürMassenproduktionSzenarien.
Kernvorteile der IKT
Ultraschnelle TestgeschwindigkeitDurch den gleichzeitigen Kontakt mit allen Testpunkten wird der Testzyklus für einzelne Leiterplatten drastisch verkürzt.
Niedrige StückkostenNach der anfänglichen Vorrichtungsinvestition sind die Grenzkosten für das Testen jeder zusätzlichen Leiterplatte äußerst gering.
Umfassende Komponentenüberprüfung: Unterstützt die unabhängige Prüfung von Widerständen, Kondensatoren, Induktivitäten, integrierten Schaltungen und Logikbausteinen.
Stabile Leistung in der MassenproduktionGeeignet für eine langfristige, großvolumige kontinuierliche Produktion mit konsistenten Testergebnissen.
Einschränkungen der IKT
Hohe Anfangskosten: Die Konstruktion und Herstellung kundenspezifischer Vorrichtungen verursacht erhebliche nicht wiederkehrende Entwicklungskosten (NRE).
Lange EntwicklungsdurchlaufzeitDie Herstellung von Vorrichtungen und die Programmentwicklung dauern in der Regel mehrere Tage bis Wochen.
Schlechte Flexibilität: Jede Änderung des Leiterplattendesigns kann eine Überarbeitung oder einen Austausch der Vorrichtung erforderlich machen und dadurch Zeit- und Kostenaufwand erhöhen.
Begrenzter Testumfang: Kann keine Steckverbinder, nicht-elektrischen Komponenten oder das Zusammenwirken mehrerer Komponenten testen.
Was ist Flying-Probe-Testen (FPT)?
Flying Probe Testing (FPT) ist einvorrichtungslosTesttechnologie, die 4–20 hochpräzise, elektrisch gesteuerte bewegliche Prüfspitzen verwendet, um nacheinander zu Testpunkten auf beiden Seiten einer PCBA zu „fliegen“. Anhand von CAD-Daten und speziellen Testprogrammen geführt, kontaktieren die Prüfspitzen präzise Bauteilanschlüsse, Leiterplattenpads oder Vias, um elektrische Messungen und Durchgangsprüfungen ohne kundenspezifische mechanische Vorrichtungen durchzuführen.
FPT ist von Natur aus anpassungsfähig und ideal fürfrühe PrototypenKleinserienfertigung oder häufig überarbeitete Designs. Es eliminiert Vorrichtungskosten und verkürzt die Vorbereitungszeit, da Testprogramme schnell erstellt und geändert werden können. Obwohl die Testzeit pro Leiterplatte länger ist als bei ICT – in der Regel 5–15 Minuten pro Einheit – bietet es in Szenarien mit geringen Stückzahlen einen überlegenen Bedienkomfort.
Kernvorteile des Flying-Probe-Tests
Keine benutzerdefinierten Fixtures erforderlich: Beseitigt NRE-Kosten und lange Vorlaufzeiten, die mit der Vorrichtungsherstellung verbunden sind.
Geringe AnfangsinvestitionReduziert die anfänglichen Ausgaben für Prototypen und Kleinserienprojekte erheblich.
Hohe FlexibilitätTestprogramme können schnell aktualisiert werden, um sich an Änderungen im PCB-Layout oder an Designiterationen anzupassen.
Breite AnwendbarkeitGeeignet für hochdichte, kleinsteckige und komplexe Leiterplatten, bei denen die Vorrichtungskonstruktion schwierig ist.
Einschränkungen des Flying-Probe-Tests
Lange Testdauer für einzelne Leiterplatten: Serielle Prüfkopferbewegung führt im Vergleich zu ICT zu geringerer Effizienz.
Höhere Stückkosten: In der Massenproduktion aufgrund verlängerter Testzyklen weniger kosteneffizient.
Eingeschränkte Testabdeckung: Nicht aktive Komponenten, Konnektoren oder systemweite kollaborative Funktionen können nicht getestet werden.
Direktvergleich: ICT- gegenüber Flying-Probe-Tests
Um Ihnen die Wahl zu erleichtern, finden Sie hier einen detaillierten Vergleich der wichtigsten Dimensionen:
| Vergleichselement | In-Circuit-Test (ICT) | Flying-Probe-Test (FPT) |
| Vorrichtungsanforderung | Spezielle Nadelfeld-Vorrichtung erforderlich | Keine spezielle Vorrichtung erforderlich |
| Vorabkosten | Hoch (Leuchte + Programmierung) | Niedrig (nur Programmierkosten) |
| Testentwicklungszeit | Lang (Vorrichtungsherstellung + Debugging) | Kurz (schnelle Programmgenerierung) |
| Einplatinen-Testzeit | ca. 30–60 Sekunden (schnell) | ca. 5–15 Minuten (langsam) |
| Testkosten pro Einheit | Sehr niedrig (Massenproduktion) | Relativ hoch (kleine Chargen) |
| Flexibilität bei Designänderungen | Niedrig (Einrichtung muss möglicherweise angepasst werden) | Hoch (nur Programmaktualisierungen) |
| Ideales Produktionsvolumen | Mittleres bis hohes Volumen (>1.000 Einheiten) | Prototypen, geringe bis mittlere Stückzahl (<1.000 Einheiten) |
| Testabdeckung | Komponenten, Logik, Grundfunktionen | Komponenten, Durchgang, Polarität, offene/Kurzschlüsse |
| Anpassungsfähigkeit an komplexe Leiterplatten | Begrenzt durch die Vorrichtungskonstruktion | Hervorragend für dichte, miniaturisierte Leiterplatten |
Wie wählt man die richtige Testmethode aus?

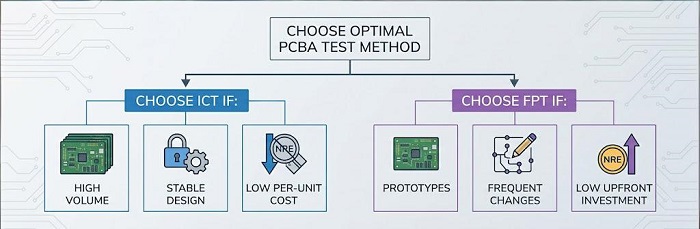

Die Auswahl zwischen ICT- und Flying-Probe-Tests sollte sich nach den tatsächlichen Anforderungen Ihres Projekts richten und sich auf vier zentrale Faktoren konzentrieren:Produktionsvolumen, Budget, Designstabilität und Lieferzyklus.
Wähle IKT, wenn:
Sie bereiten sich aufMassenproduktion mit mittlerem bis hohem Volumen.
Das PCB-Design iststabil und wird keinen häufigen Änderungen unterliegen.
Sie priorisierenlangfristige Senkung der Stückkostenund sich Vorlaufkosten für Einrichtungen leisten können.
Sie benötigenschnelle Testeffizienzum sich an Hochgeschwindigkeitsmontagelinien anzupassen.
Wählen Sie Flying-Probe-Test, wenn:
Du bist in derPrototyp-, F&E- oder Kleinserien-Testphase.
Das PCB-Design istnicht finalisiertund kann mehrere Iterationen erfordern.
Du möchtestanfängliche Investitionen minimierenund vermeiden Fixkosten für Vorrichtungen.
Sie arbeiten mitHochdichte, komplexe Leiterplattendie sich nur schwer einspannen lassen.
In vielen praktischen Projekten wird häufig eine kombinierte Teststrategie angewendet: Für die Prototypenverifizierung und das Debuggen von Kleinserien wird Flying-Probe-Testing eingesetzt, danach wird nach der Finalisierung des Designs und dem Beginn der Massenproduktion auf In-Circuit-Testing umgestellt. Dieser Ansatz balanciert Flexibilität, Kosten und Effizienz, um den Gesamtnutzen zu maximieren.
